一、概述

系統可對重要設備的營運狀況24小時進行監控，利用計算機的存儲空間記錄設備的運行參數（包括振動、應力應變、溫度、壓力、風速等），設備一旦出現事故前兆或意外事件及時報警并盡可能多的采集事故信息，為了解事故現象和分析事故原因及造成的損傷提供可靠的數據?？捎糜跇蛄杭按笮徒ㄖY構健康狀態監測。

  系統可完成應力應變、應變式傳感器、IEPE加速度傳感器、磁電式速度傳感器、熱電偶溫度傳感器以及4mA-20mA變送器的輸出信號的適調、采集和分析。

二、應用范圍

?港口機械、橋梁建筑、軌道交通等從建設到投入運營整個階段的狀態監測

?工業現場、水電閘門等大型結構的長期在線監測

?適合各種測點集中或分散的監測場合

三、系統特點

?模塊化設計，可無限擴展，支持各種信號類型的傳感器接入，無需特殊定制；

?每插槽獨立設置采集頻率，集動態、靜態、振弦信號于一體；

?模塊任意組合，單臺儀器可測量振動、應變、振弦、位移、溫度、索力、風速、風向、傾角、濕度、電導率、數字信號等，根據需要可隨意增加通道數量，多臺儀器并行工作，上千通道同步采集；

?集中或分布測量，輕松實現各種分散或集中場合的監測；

?可通過千兆網絡(luò )、WiFi、4G路由器和計算機連接，實現參數設置，現場調試和數據采集；

?并聯采集系統，不會(huì )因個別采集器的故障引起整套系統的癱瘓；

?系統具備斷網、斷電自恢復能力，實時顯示網絡(luò )狀態信息，系統內置看門狗保護，能夠恢復斷電、斷網前的工作狀態；

?先進的隔離技術和合理的接地，以及抗雷擊能力，使系統具有極強的可靠性和抗干擾能力，用于各種工程現場的長期監測；

?基于B/S，C/S構架的網絡(luò )版軟件，通過企業內部局域網和internet公共網實現多點遠程監控；

?可插入大容量的SD存儲卡，對數據進行備份，也可離線采集，實現無人值守；

?全屏蔽機箱設計，各模塊之間無串擾，抗干擾能力強；

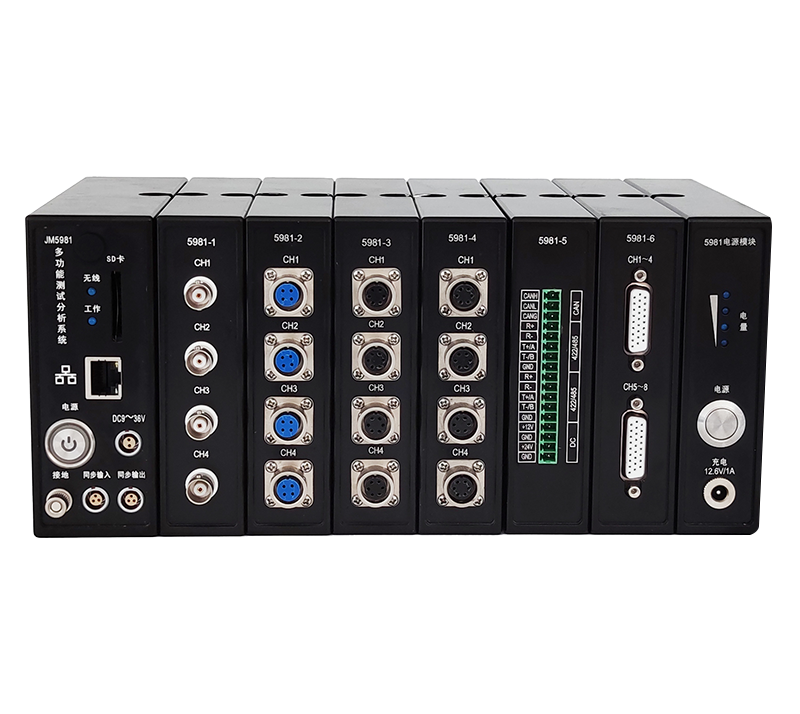

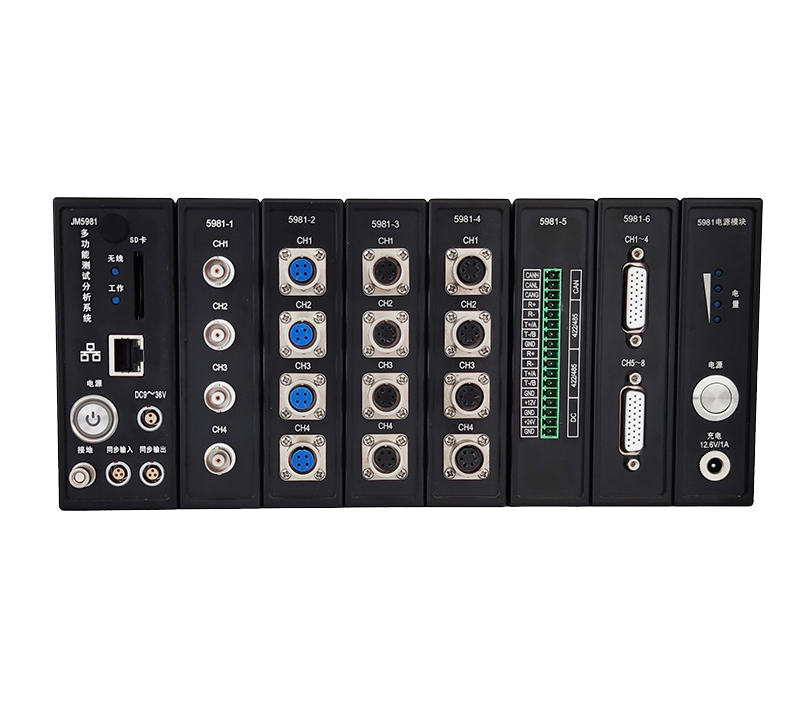

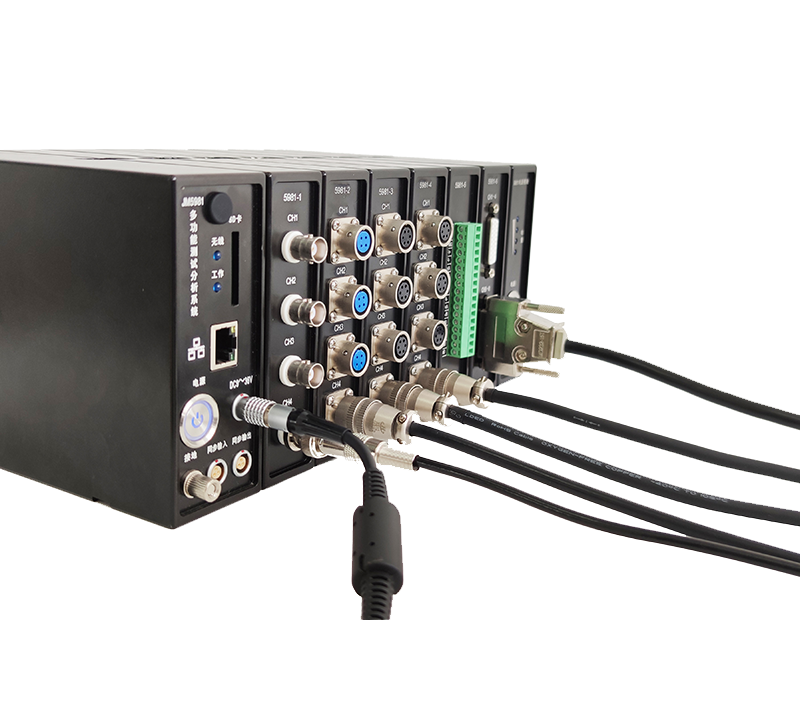

四、系統組成

?JM5981采集器主機（必配）

?JM5981_1電壓/IEPE 測點單元（選配）

?JM5981_2電壓/電流變送器 測點單元（選配）

?JM5981_3應變應力/橋式傳感器 測點單元（選配）

?JM5981_4應變應力/橋式傳感器/熱電偶/電阻 測點單元（選配）

?JM5981_4A強振儀單元（選配）

?JM5981_5數字通訊單元（選配）

?JM5981_6（應變應力/橋式傳感/熱電阻/熱電偶）（選配）

?JM5981電源單元（選配）

?系統軟件

五、系統框圖

單臺連接計算機示意圖

有線連接示意圖

無線連接示意圖

六、JM5981主要性能指標

（一）JM5981主控單元

1. 數據傳輸方式： 以太網/ WIFI

2. 采樣速率：2kHz/CH(WiFi),WIFI帶寬32kHz；

2kHz/CH（以太網），有線帶寬32kHz；

3. SD卡容量：32G

4. 電源：19V/4.74A

5. 安裝固定方式：螺絲固定

6. 功耗：3W

7. 重量：755g

8. 外形尺寸（深寬高mm）：170*46*120

（二）JM5981_1（電壓/IEPE通道）

1. 通道數：4

2. 可測量?jì)热荩弘妷?、IEPE

3. 分辨率：優于0.01%

4. 測量精度：優于0.3%

5. 失真度：優于0.1%

6. 分析帶寬:DC～500Hz

7. 噪聲：小于3uVrms(輸入短路，增益及帶寬折合至輸入端)

8. AD位數：24

9. 輸入范圍：±10Vp、±5Vp、±1Vp、±500mVp、±100mVp、±50mVp、±10mVp可設置

10. 濾波器：10Hz,30Hz,100Hz,2kHz

11. 頻率下限：AC輸入時為0.2Hz、1Hz，IEPE輸入時0.2Hz、1Hz

12. IEPE供電：+24V/4mA

13. 接口：BNC

14. 通訊接口類型：CAN總線

15. 功耗：2-3W

16. 重量：632g

17. 外形尺寸（深寬高mm）：170*32*120

（三）JM5981_2（電壓/電流變送器通道）

1. 通道數：4

2. 可測量?jì)热荩弘妷骸?-20mA變送器

3. 分辨率：優于0.01%

4. 測量精度：優于0.3%

5. 失真度：優于0.1%

6.分析帶寬:DC～500Hz

7. 噪聲：小于3uVrms(輸入短路，增益及帶寬折合至輸入端)

8. AD位數：24

9. 輸入范圍：±10Vp、±5Vp、±1Vp、±500mVp、±100mVp、±50mVp、±10mVp可設置

10. 濾波器：10Hz,30Hz,100Hz,2kHz

11. 頻率下限：AC輸入時為0.2Hz、1Hz

12. 供電檔位：5V、15V、24V

13. 接口：華倫插座

14. 通訊接口類型：CAN總線

15. 功耗：2-3W

16. 重量：632g

17. 外形尺寸（深寬高mm）：170*32*120

（四）JM5981_3（應變應力/橋式傳感器）

1. 測點數：4

2. 應變量程：±50000με、±25000με、±5000με、±2500με、±500με

3. 分辨率：0.02με

4. 測量誤差：±0.2% FS±1με

5. 平衡方式：硬件平衡，16bit-DAC

6. 平衡范圍：0 ～±25000με

7. 供橋電壓：2Vdc

8. 應變接口：華倫插座

9. 應變片阻值：50 ～ 20000Ω

10. 可測量?jì)热荩喝珮?、半橋?/4橋、三線制

11. 采樣方式：每通道獨立ADC并行同步采集

12. AD位數：24bits

13. 濾波器：10Hz,30Hz,100Hz,2kHz

14. 通訊接口類型：CAN總線

15. 功耗：0.6-1W

16. 重量：632g

17. 外形尺寸（深寬高mm）：170*32*120

（五）JM5981_4（應變應力/橋式傳感器/熱電阻/熱電偶）

1. 測點數：4

2. 應變量程：±50000με、±25000με、±5000με、±2500με、±500με

3. 分辨率：0.02με

4. 測量誤差：±0.2% FS±1με

5. 平衡方式：硬件平衡，16bit-DAC

6. 平衡范圍：0 ～±25000με

7. 供橋電壓：2Vdc

8. 應變接口：華倫插座

9. 應變片阻值：50 ～ 20000Ω

10. 可測量?jì)热荩喝珮?、半橋?/4橋、三線制、熱電偶、電阻及電阻型傳感器

11. 采樣方式：每通道獨立ADC并行同步采集

12. AD位數：24bits

13. 濾波器：10Hz,30Hz,100Hz,2kHz

14. 通訊接口類型：CAN總線

15. 功耗：0.6-1W

16. 重量：632g

17. 外形尺寸（深寬高mm）：170*32*120

（六）JM5981_4A強振儀模塊

1. 測點數：4

2. 電壓量程：±5000mV、±2500mV、±500mV、±250mV、±50mV

3. 分辨率：優于0.01%

4. 測量精度：優于0.3%

5. 分析帶寬:DC～500Hz

6. 平衡方式：硬件平衡，16bit-DAC

7. 平衡范圍：0 ～±2.5V

8. 激勵電源：+15V/±15V選配

9. 接口：華倫

10. 采樣方式：每通道獨立ADC并行同步采集

11. AD位數：24bits

12. 濾波器：10Hz,30Hz,100Hz,2kHz

13. 通訊接口類型：CAN總線

14. 功耗：0.6-1W

15. 重量：632g

16. 外形尺寸：170*32*120

（七）JM5981_5數字通訊模塊

1. 2路RS485或RS422接口，1路CAN總線接口

2. 提供DC12/24V供電輸出

3. 可接入各種通過CAN、RS422/485總線通訊的數字傳感器

4. 本公司振弦采集模塊也可通過本接口接入

5. 12V電源：+12V GND

6. 24V電源：+24V、GND

7. RS485：A、B、GND

8. RS422：R+、R-、T+、T-、GND

9. CAN總線：CANH、CANL、CANG

10. 重量：632g

11. 外形尺寸（深寬高mm）：170*32*120

（八）JM5981_6（應變應力/橋式傳感/熱電阻/熱電偶）

1. 測點數：8

2. 應變量程：±60000με、±30000με、±15000με

3. 分辨率：0.5με/1με/2με根據量程

4. 測量誤差：±0.2% FS±1με

5. 平衡方式：初讀數

6. 供橋電壓：2Vdc

7. 應變接口：DB-26

8. 應變片阻值：50 ～ 20000Ω

9. 可測量?jì)热荩喝珮?、半橋?/4橋（120Ω應變片無補償）、1/4 橋（公共補償片）、三線制自補償應變片、電壓輸入(熱電偶)、電阻及電阻型傳感器（支持三線制）等

10. 補償測點：1個

11. AD位數：24bits

12. 通訊接口類型：CAN總線

13. 功耗：0.6-1W

14. 重量：632g

15. 外形尺寸（深寬高mm）：170*32*120

（九）JM5981電源模塊

1. 電池容量：12V/4.5AH

2. 充電器：12.6V/1A

3. 電源模塊和主控適配器電源相互不影響

4. 外形尺寸（深寬高mm）：170*32*120
