一、概述

JM3856是一款快速振弦傳感器測試分析系統，單臺支持8通道動態采樣，每通道高采集頻率可達120Hz，主要應用于建筑結構的動態測量。系統采用了多種自主技術，保證了設備能夠適配各種類型的振弦計，同時測頻精度達到±0.01%Rd±0.1HZ。

二、應用范圍

?特別適用于測點分散、布線復雜的場合

?應用于港口機械、橋梁建筑、軌道交通等從建設到投入運營整個階段的狀態監測，對結構各關鍵部位的動態振弦測試

三、系統特點

?體積小巧、便于攜帶、安裝方便

?支持千兆以太網傳輸，高速動態振弦測試，采集頻率高120HZ/CH

?內置大容量存儲器，支持在線、離線測試

?全電子化、程控化設計

?內建高精度時鐘，適合長期在線測試

?每通道具有頻率和溫度測試功能，可自動修正應變值

?創(chuàng )新的自適應跟蹤濾波器振弦測試技術，極高的精度及穩定性

四、系統組成

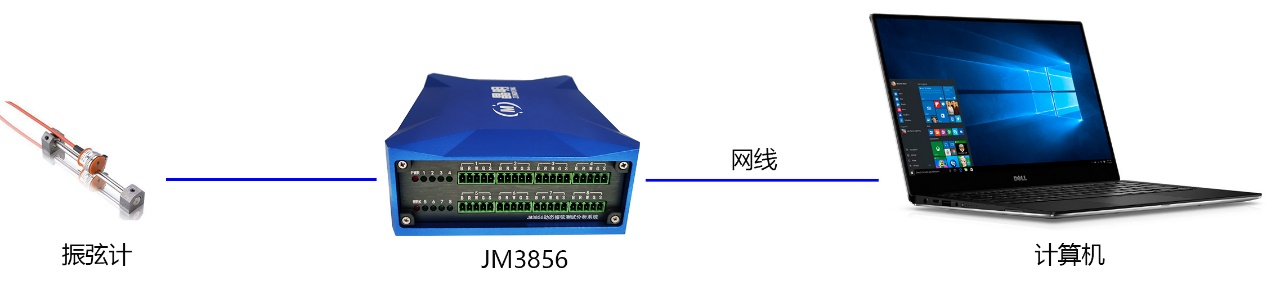

單臺通過網線直接與計算機連接

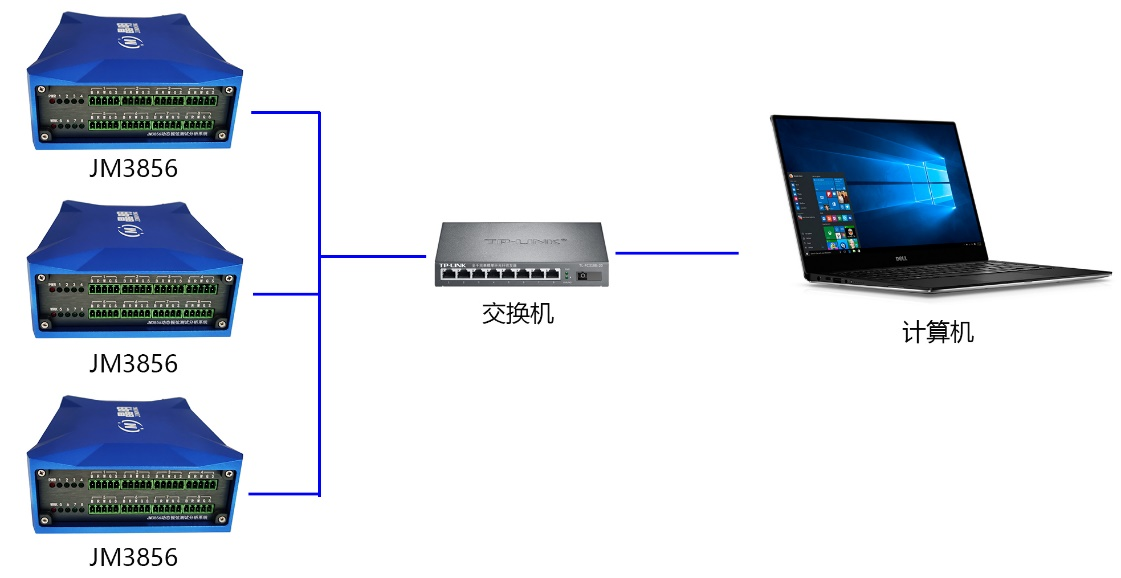

多臺通過交換機與電腦連接

五、主要性能指標

1.測點數：8

2.采樣率：120Hz/CH，多檔可設置

3.通訊方式：千兆以太網

4.測試頻率范圍：400～5000Hz

5.頻率分辨率：0.01Hz

6.頻率誤差：±0.01%Rd±0.1Hz

7.測溫電阻范圍：10 ～ 200000Ω(暫不支持DS18B20測溫)

8.內置存儲器容量：32G

9.激勵電壓：18V 23V 26V 30V（程控設置）

10.采用自適應跟蹤濾波器，保證了極高的測試精度

11.電源：DC19V/3A

12.供電范圍：DC9V-32V

13.結構形式：盒式

14.功耗：6.2W

15.重量：490g

16.外形尺寸（L×W×H，mm）：190×130×55
