一、概述

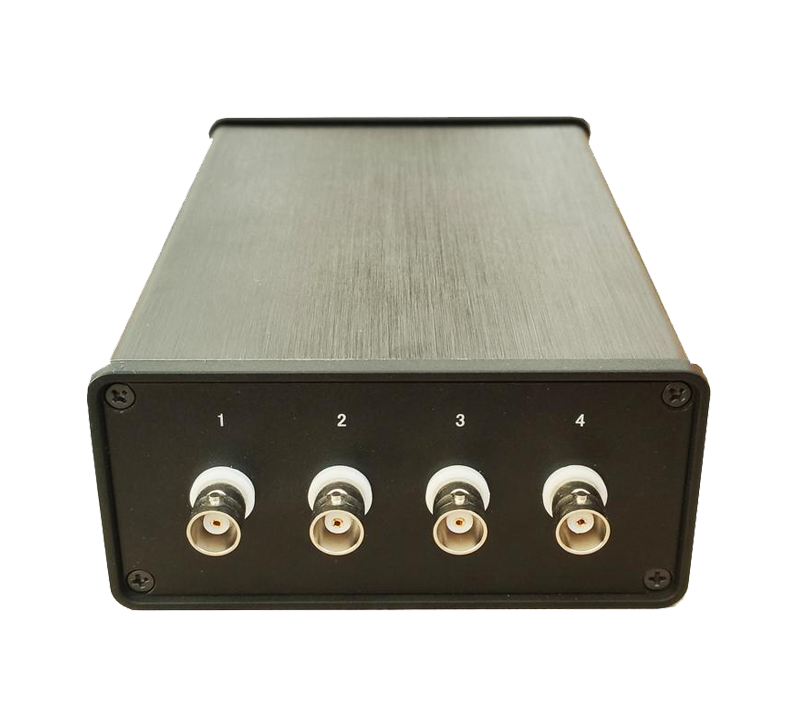

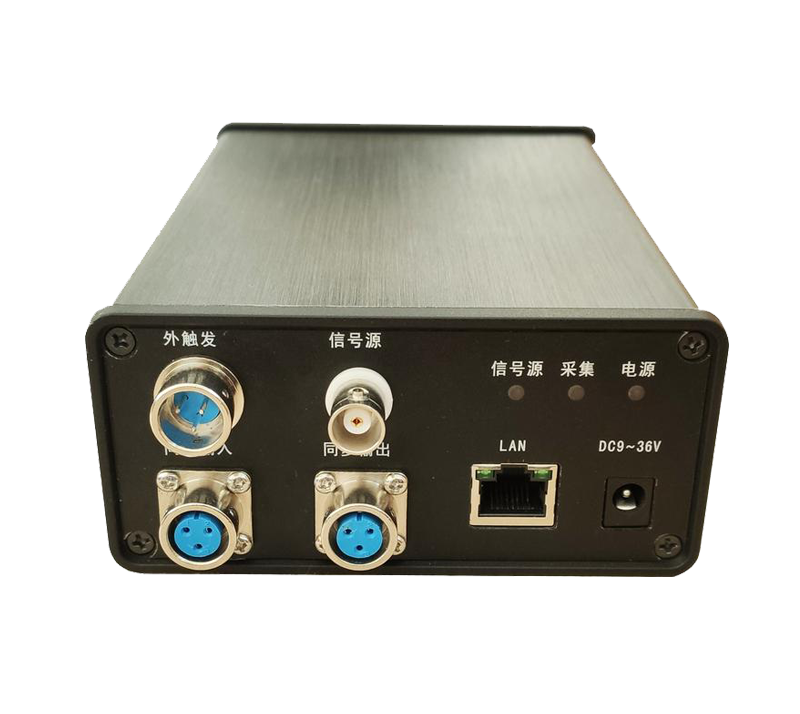

JM5935動態信號測試分析系統4CH/臺,采樣率256kHz/CH,每個通道兼容電壓和IEPE輸入,配接JM5890 Q-IEPE轉換器支持電荷型傳感器接入。配接JM3860應變調理器構成動態應變測試分析系統。外接直流供電,體積小巧,攜帶方便。所有通道同步并行采集,軟件實時顯示,進行現場實驗時只要帶筆記本電腦配合實驗,廣泛應用于測點少的應用場合。
配備一路信號源輸出,可編程產生正弦波、方波、三角波、掃頻信號、純隨機、快速掃頻、脈沖(半正弦、鋸齒)、函數信號、合成信號、文件等??捎糜谒欧刂葡到y。
配備一路外觸發通道,支持上升沿觸發采集。
二、應用范圍
? 部件級結構的錘擊法模態實驗
?高校、研究院、企業的實驗室進行科研實驗
?土木工程、電子電器、汽車工業、機械工程、軌道交通、船舶工業、兵器工業等領域結構力學性能、動力學性能等測試
三、系統特點
?體積小巧,重量輕,方便攜帶
?基于RJ45接口的4通道24位高性能ADC的并行數據采集系統
?內置多功能適調器,無需外掛調理模塊,可完成電壓及IEPE等信號的測試
?采用先進的片上系統,千兆以太網通訊,與計算機實時通訊可長時間實時、無間斷記錄多通道信號,多臺設備可以并行同步工作,高連續采樣速率可達256kHz/通道
?支持上升沿外觸發采集
?準確的采樣速率:先進的數字頻率合成技術產生高精度、高穩定度的采樣脈沖,保證了多通道采樣速率的同步性、準確性和穩定性
?支持一路信號源輸出
?每通道獨立設置測量?jì)热?,通道間完全隔離,不會(huì )產生干擾
?系統采用模塊化設計,具有較高的可靠性及可維護性
?全電子化、程控化設計
?極高的交、直流精度和極/佳的交流幅頻特性

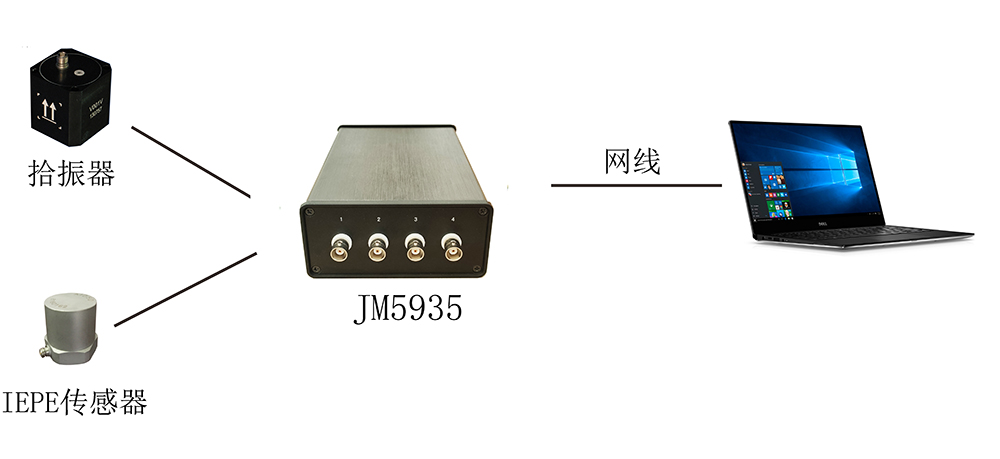

四、系統組成
通過網線直接與計算機連接
五、主要性能指標
1.通道數:4
2.AD位數:24 bits
3.采樣速率:高256kHz/CH,多檔可設置
4.精度:優于0.3%
5.動態范圍:不低于100dB
6.數據接口:網口RJ45通訊
7.輸入信號類型:DCV、ACV、IEPE可設置

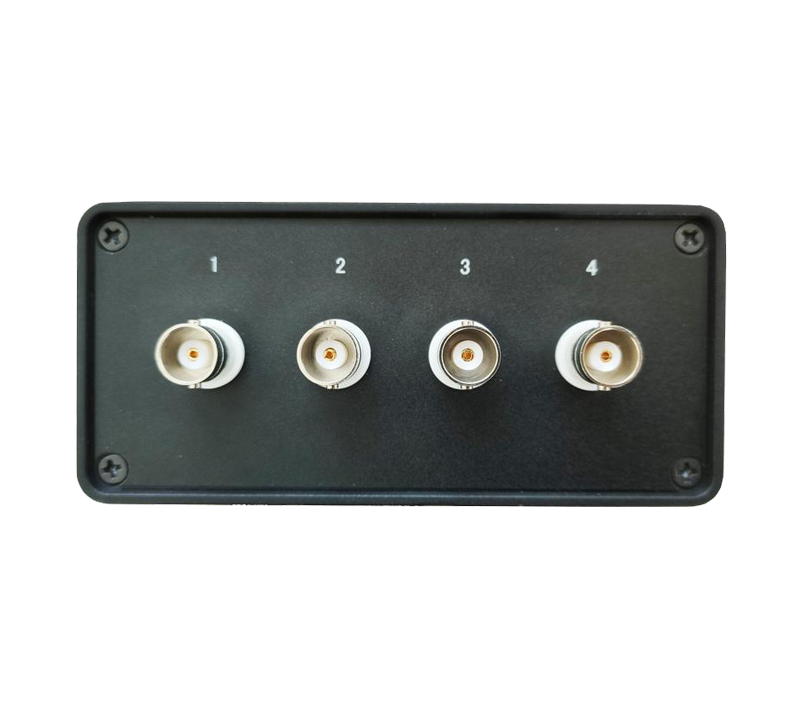

8.輸入信號接口:BNC
9.程控增益:*1、*3、*10、*30、*100、*300、*1000軟件可設置
10.輸入電壓范圍:±10V
11.IEPE供電:24V/4mA
12.低通濾波器:800Hz、4kHz、20kHz、pass四擋可設置
13.高通濾波器:0.2Hz、1Hz、5Hz三檔可設置
14.濾波器類型:二階巴特沃斯濾波器,-12dB/oct

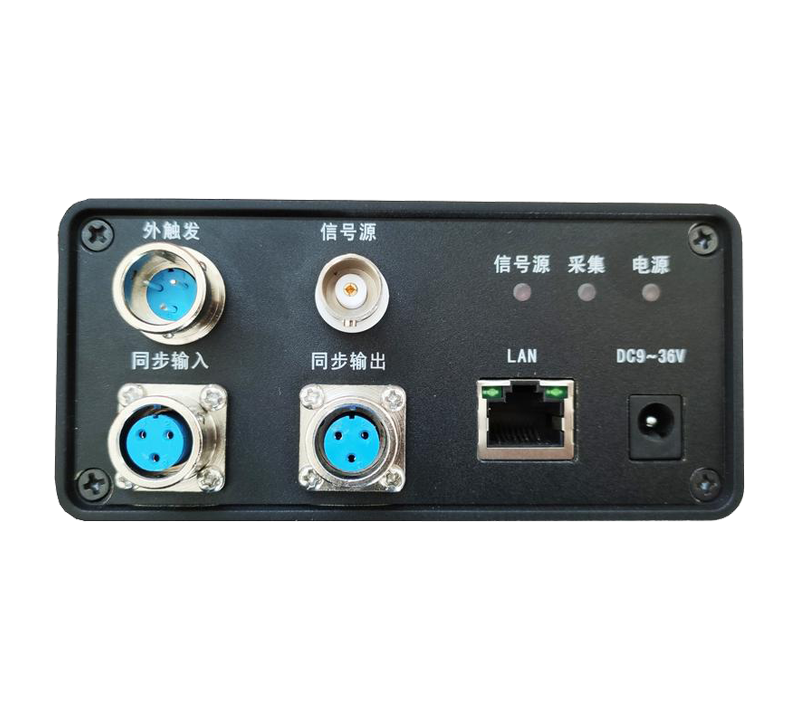

15.外觸發
管腳定義:PIN1:電源正端,+5Vdc
PIN2:觸發信號
PIN3:GND
16.信號源
輸出電壓范圍:±5Vp/5mA
DA位數:16bits
更新率:1MSPs
接口:BNC
輸出:能夠編程輸出正弦波、方波、三角波、隨機、脈沖等各類信號
17.采樣觸發方式:手動觸發、定時觸發、內觸發(信號觸發)、外觸發
18.采樣長度:取決于設置或硬盤容量
19.自動識別所配調理單元,并完成相關調理控制功能
20.采用過采樣技術,大大降低了對前置濾波器的要求,提升了系統的可靠性及精度,在45%采樣率以下平坦度優于0.02dB,55%以上衰減率大于105dB
21.配套功能完善的采集控制軟件
22.供電:外接直流電源
23.工作溫度范圍:-20℃~70℃
24.功耗:19V/0.3A
25.外接直流電源
電壓范圍:DC9-36V
極性:內+、外-
26.外形尺寸:110(L)*190(W)*50(H),不含插座
