一、概述

JM3849無線動態應變測試系統四測點每臺，特別適合測點分布相對分散的工程測試場合。儀器內置大容量可充電電池，可連續工作八小時以上，免除現場供電問題。也支持外接直流電源（蓄電池、太陽能電池）供電，直流供電的范圍很寬9V～36V，適合長期監控。內置大容量存儲器。儀器每個測點橋路獨立設置，現場測試方式更加靈活。測點上限與采樣率有關，儀器總帶寬為4k，以128Hz采樣，四通道全開，多可連接8臺設備同時工作。

JM3849是由揚州晶明科技有限公司創(chuàng )新設計的第三代應變測試系統，不用連接線，不用短接片，真正地消除了接觸電勢及熱電勢影響，支持多種橋路形式及傳感器。無線組網：多臺設備根據zigbee通訊協議，由網關控制，可視距離通訊不低于500m。

二、應用范圍

?工程試驗現場（混凝土或鋼結構的動載強度試驗）

? 土木工程、機械工程等領域高空不易于布線環境下的結構力學性能測試

三、系統特點

?體積小巧，內置可充電鋰電池組，電池滿足航空運輸規范，便于航空攜帶，適用各種工程試驗現場

?內置多功能適調器，無需外掛調理模塊，可完成應力應變、橋式傳感器等信號的測試

?同時支持zigbee無線、USB口工作方式

?軟件支持靜態和動靜態測試

?支持在線、離線測試，重新上電可繼續上次測量

?每通道獨立設置測量?jì)热?，通道間完全隔離，不會(huì )產生干擾

? 采用分布式結構，進口優質按壓端子，方便了現場接線工作

?全電子化、程控化設計

?極高的交、直流精度和極/佳的交流幅頻特性

四、系統組成

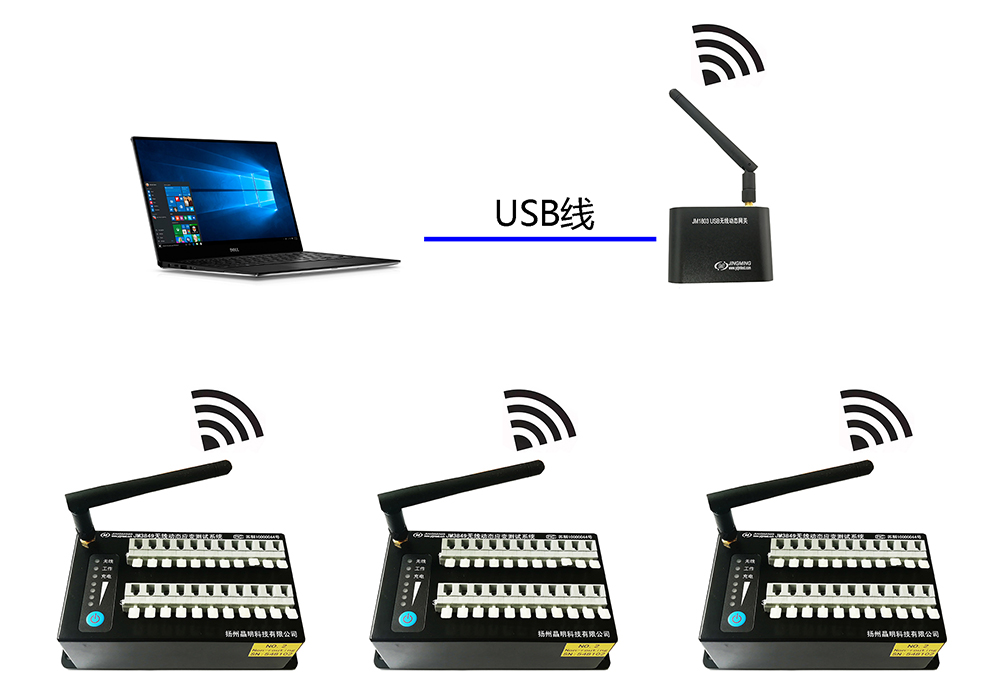

無線連接示意圖

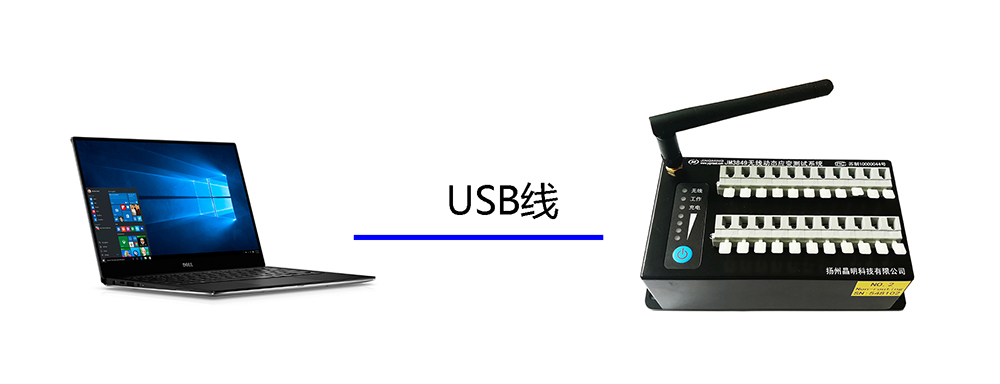

單臺USB直連示意圖

五、主要性能指標

1.通道數：4

2.工作電源：內置可充電鋰離子電池

3.電池容量：3.7V/5.2AH

4.電池充電（USB口）

充電接口：miniUSB

充電電壓：5V±0.25V

充電電源：計算機USB電源或專用充電適配器，可邊充電邊工作

5.橋壓：2V/4V可設置，精度0.1%

6.應變量程：±18000με/±3000με可設置

7.準確度：<±0.5%±3με

8.分辨率：1με

9.噪聲：<±1με（典型）

10.溫飄：<1με/℃；時飄：<1με/h

11.橋路類型：全橋、半橋、1/4橋（120Ω應變片，無補償、三線制）、電壓輸入

12.橋路設置方式：每通道獨立設置

13.電壓輸入范圍：配接轉接線可達±10V

14.AD位數：24bits

15.濾波器：30、100、300、1000 Hz四檔可選，-12dB/oct

16.接口：快裝卸端子排

17.采樣速率：高1kHz/CH，多檔可設置

18.采樣方式：每通道獨立ADC并行同步采集

19.工作模式：在線或離線

20.兼容靜態、動態應變測試

21.內置存儲器容量：1GB

22.離線測試數據存儲形式：文件

23.離線測量文件數：128，可擴充

24.功耗：3.7V/0.18A

25.工作時間：約12h

26.無線

a）通訊協議： IEEE802.15.4/ZIGBEE通訊協議

b）天線：外接

c）通訊距離：視距500米

27.尺寸：120（L）*70(W)*40(H)
