系統概述

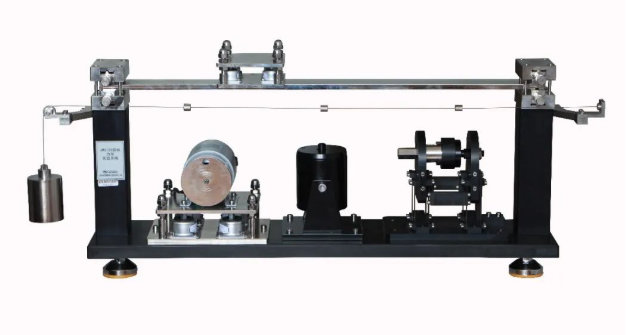

振動力學實驗系統主要由振動力學實驗臺、功率信號放大器、激振和傳感器、JM5937數據采集器及其采集和分析軟件等組成。

■ 振動力學實驗臺：簡支梁、固支梁、懸臂梁、單自由度質量—彈簧—阻尼系統、兩自由度質量—彈簧—阻尼系統、動力吸振器、懸索系統、主動隔振系統、被動隔振系統。

■ 功率信號放大器：JM1231信號發生器發生器、功率放大器、機箱及電源。

■ 激振和傳感器：電動式激振器、沖擊力錘、阻抗頭、電渦流式位移傳感器、壓電式加速度傳感器。

■ 數據采集卡及其采集和分析軟件：A/D（D/A）采集卡、系統應用軟件由數據采集、數據預處理，時域處理，頻域處理、模態分析，報告生成、在線幫助等模塊組成

試驗內容

單自由度系統

■ 測量系統自由振動的衰減曲線，并對曲線進行時域分析，確定其振動頻率、周期、固有頻率、衰減系數、相對阻尼系數等參數

■ 用沖擊激勵法測量系統的頻率響應函數，并識別出其固有頻率和阻尼系數

■ 用穩態激擾法測量系統強 迫振動的幅頻、相頻曲線、并確定其固有頻率和阻尼系數（半功率點法）

■ 用正弦掃頻法測量系統的頻率響應函數，并識別出其固有頻率和阻尼系數

■ 動力吸振器減振實驗

■ 觀察阻尼對系統的影響。改變系統阻尼（不加、加、加后調整空氣阻尼器），重復以上實驗

兩自由度系統

■ 分別測量?jì)少|(zhì)量、自由振動的衰減曲線，并對信號進行頻域分析，確定出其1～2階固有頻率和阻尼系數

■ 用沖擊激勵法測量系統的頻率響應函數

■ 用穩態激擾法測量系統強 迫振動的幅頻、相頻響應曲線、并確定其1～2階固有頻率、阻尼系數（半功率點法）

■ 用正弦掃頻法測量系統的頻率響應函數

■ 觀察阻尼對系統的影響。改變系統阻尼（不加、加、加后調整空氣阻尼器大?。?，重復以上實驗

簡支梁

■ 用穩態激擾法測量結構的幅頻響應曲線、并用確定其1～4階固有頻率和阻尼系數（半功率點法）

■ 用正弦掃頻法測量結構的頻率響應函數，并用識別出其1～4階模態參數

■ 用沖擊激勵法測量結構的頻率響應函數，并識別出其1～4階模態參數

固支梁

■ 用穩態激擾法測量結構的幅頻響應曲線、并用確定其1～4階固有頻率和阻尼系數（半功率點法）

■ 用正弦掃頻法測量結構的頻率響應函數，并用識別出其1～4階模態參數

■ 用沖擊激勵法測量結構的頻率響應函數，并識別出其1～4階模態參數

懸臂梁

■ 用穩態激擾法測量結構的幅頻響應曲線、并用確定其1～4階固有頻率和阻尼系數（半功率點法）

■ 用正弦掃頻法測量結構的頻率響應函數，并用識別出其1～4階模態參數

■ 用沖擊激勵法測量結構的頻率響應函數，并識別出其1～4階模態參數

一端簡支一端固支梁

■ 用穩態激擾法測量結構的幅頻響應曲線、并用確定其1～4階固有頻率和阻尼系數（半功率點法）

■ 用正弦掃頻法測量結構的頻率響應函數，并用識別出其1～4階模態參數

■ 用沖擊激勵法測量結構的頻率響應函數，并識別出其1～4階模態參數

自由梁系統

■ 用沖擊激勵法測量結構的頻率響應函數，并識別出其1～4階模態參數

懸索系統

■ 學會(huì )用共振法測量三自由度系統的各階固有頻率。

■觀察三自由度系統各階主振型

主動隔振系統

■ 學習主動隔振的基本知識。

■ 學習隔振的基本原理。

■ 了解主動隔振效果的測量

被動隔振系統

■ 學習被動隔振的基本知識。

■ 掌握被動隔振的基本方法。

■ 學會(huì )測量計算被動隔振系統和隔振效率

信號采集與處理

■ 振動信號的數據采集方法（采樣頻率、采樣點數、觸發方式、平均方式及次數、通道參數設置、顯示方式等）

■ 振動信號的預處理方法（預濾波、錯點剔除、均值、方差、大值、小值等）

■ 振動信號的時域處理方法（概率密度、概率分布、李薩育圖、加減乘除基本運算、微積分運算、瞬時值顯示等）

■ 振動信號的頻域處理方法（窗函數選擇、自譜、互譜、傳遞函數、各譜的實部、虛部、幅值、相位、Nyquist圖等）
