一、概述

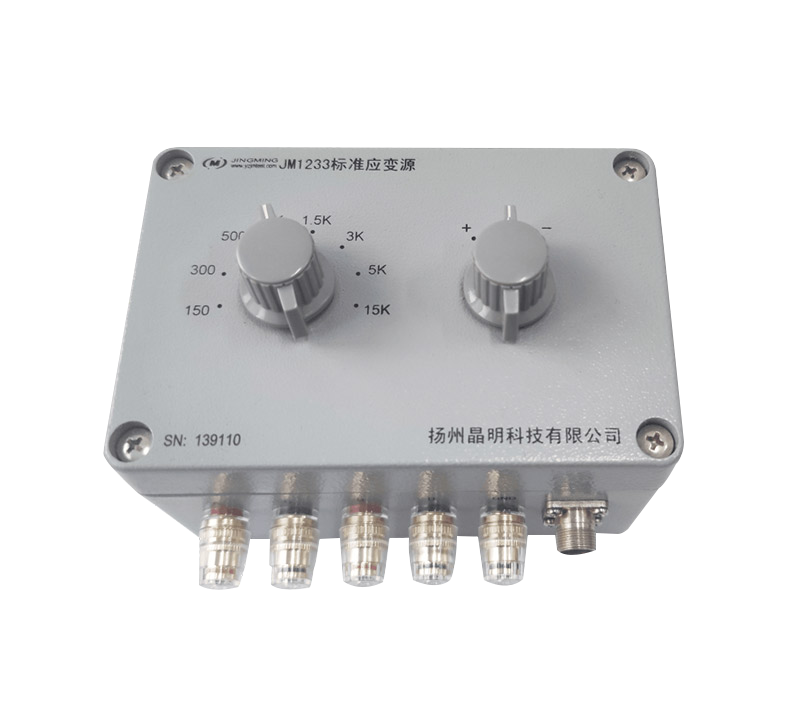

JM1233標準應變源主要完成對靜態電阻應變儀的讀數據差、靈敏度系數誤差,動態應變儀的靈敏度系數誤差、標定誤差,振幅特性誤差、衰減誤差等校驗功能。主要用于各類動靜態電阻應變儀的標定及校準,具有精度高、穩定性好、線性度好、溫度和濕度影響小等特點。
二、技術指標
橋路方式 | 全橋(雙工作片) |
橋路標稱電阻(Ω) | 350Ω(其他橋臂電阻可按要求制作) |
測量范圍(με) | 0、150、300、500、1K、1.5K、3K、5K、15K |
靈敏度系數(K) | 2.0 |
基本誤差 | 測量值的±0.05%±0.1με |
大工作電壓 | 10V |
工作頻率 | 0~10KHz |
外形尺寸(L*W*H) | 150mm*100mm*80mm |
三、接線說明
A----橋壓正端
C----橋壓負端
B----信號正端
D----信號負端
GND---接地端子(屏蔽)
