1 概  述

JM58系列功率放大器是用來推動激振器，作為振動試驗和振動測量的大功率激振源?？梢詮V泛地應用于航空、航天、機械、建筑和交通部門的振動研究和振動實驗中。

本儀器具有以下特點：

△電路由晶體管和集成運算放大器組成

△輸出晶體管溫度保護

△輸出晶體管失效指示

△輸出信號削波指示

△可調節的輸出電流保護

2 技術指示（見表一）

表一：JM58系列功率放大器技術指標

3 工作原理

JM58系列功率放大器的電路由差動前置放大級、推動級和全對稱互補功率輸出級組成。輸入信號經過一個場效應晶體管門電路進入功率放大器，功率放大器的輸出驅動激振器負載。

本機保護包含功率放大器和與之相配接的激振器。設置有可調驅動電流極限保護，預調的電流可在表二的電流范圍連續調節。當保護電路被觸發時，截斷輸入信號。

表二：JM58系列功率放大器電流范圍

1 JM5802面板排列及其功能（JM5805、JM5808類似）

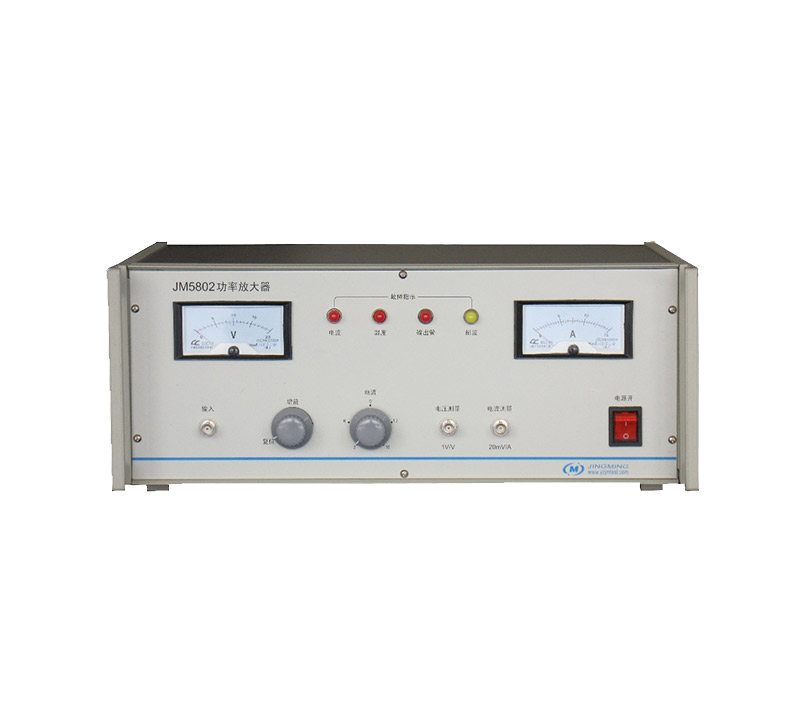

1.1 JM5802前面板（見圖三）

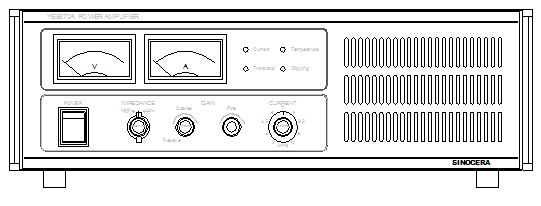

圖三：JM5802前面板

① 放大器增益調節(GAIN)

粗調(COARSE):這是一個近似對數特性的帶開關電位器，用來調節功放輸出電壓、電流的幅度，開關作儀器的“復位”用。

細調(FINE):這是一個線性電位器,用來緩慢調節功放輸出電壓、電流的大小。

② 電流極限調節(CURRENT)

用來預調輸出電流有效值，預調的電流范圍可在3A～12A之間調節。

③ 電源開關（POWER）

220V50Hz電源開關，功放接通電源后電源指示燈亮。

④ 輸出阻抗（IMPEDANCE）

用來選擇放大器的負反饋方式?！暗妥琛睓n選擇的是電壓負反饋，此時為定電壓輸出?！案咦琛睓n選擇的是電流負反饋，此時為定電流輸出。

⑤ 電表指示

對被測信號進行平均值檢波，表頭刻度為有效值，對于正弦信號將給出正確的讀數，左側為輸出電壓表，右側為輸出電流表。

⑥ 故障指示燈

電流（CURRENT）：對應驅動電流極限檔，輸出過電流時，電流燈觸發，同時截斷輸入信號。

溫度(TEMPERATURE)：只要晶體管結溫、散熱器溫度高于85℃±5℃，溫度燈觸發；功放工作時（未打到復位檔），改變輸出阻抗模式，溫度燈亮；在5Hz時，當輸出電流增加到10A以上時，溫度燈亮。當溫度燈被觸發時同時截斷輸入信號。

晶體管(TRANSISTOR)：功率輸出晶體管保險絲熔斷，晶體管集電極和發射極擊穿，晶體管燈亮，同時截斷輸入信號。

削波(CLIPPING)：功放輸出過電壓產生輸出波形削波或峰值限流器中產生電流削波，此時削波燈亮，減少輸入信號電平，使放大器恢復正常工作。

1.1 JM5802后面板（見圖四）

圖四：JM5802后面板

① 輸入插孔(INPUT)

有交、直流兩種輸入方式，信號由此輸入，輸入阻抗大于10KΩ.輸入3VRMS的信號，就可產生滿功率輸出。

② 電源插座

三芯電源插座,用來輸入220V50Hz單相交流電。

③ 輸出插座(OUTPUT)

用輸出電纜連接功放和負載。

④ 電壓、電流監視插孔(MONITOR)

提供外接示波器或者外接電壓表的接出點，電壓監視（1V/V），電流監視（20mV/A,JM5802）,電流監視（10mV/A,JM5805,JM5808,JM5815）。

1 JM5815面板排列及其功能

JM5815前面板（見圖五）

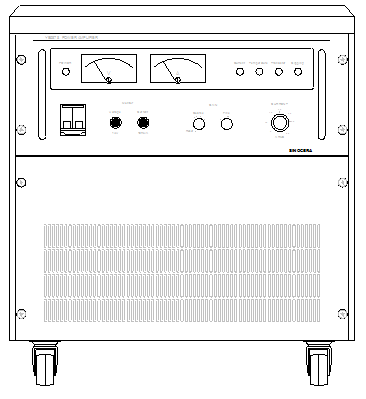

圖五：JM5815前面板

① 放大器增益調節(GAIN)

粗調(COARSE):這是一個近似對數特性的帶開關電位器，用來調節功放輸出電壓、電流的幅度，開關作儀器的“復位”用。

細調(FINE):這是一個線性電位器,用來緩慢調節功放輸出電壓、電流大小。

② 電流極限調節(CURRENT)

用來預調輸出電流有效值，預調的電流范圍可在5A～38A之間調節。

③ 電源開關（POWER）

220V50Hz電源開關，功放接通電源后電源指示燈（綠）亮。

④ 電表指示

對被測信號進行平均值檢波，表頭刻度為有效值，對于正弦信號將給出正確的讀數，左側為輸出電壓表，右側為輸出電流表。

⑤ 故障指示燈

電流（CURRENT）：對應驅動電流極限檔，輸出過電流時，電流燈觸發，同時截斷輸入信號。

溫度(TEMPERATURE)：只要晶體管結溫、散熱器溫度高于85℃±5℃，溫度燈觸發；功放工作時（未打到復位檔），改變輸出阻抗模式，溫度燈亮；在5Hz時，當輸出電流增加到30A以上時，溫度燈亮。當溫度燈被觸發時同時截斷輸入信號。

晶體管(TRANSISTOR)：功率輸出晶體管保險絲熔斷，晶體管集電極和發射極擊穿，晶體管燈亮，同時截斷輸入信號。

削波(CLIPPING)：功放輸出過電壓產生輸出波形削波或峰值限流器中產生電流削波，此時削波燈亮，減少輸入信號電平，使放大器恢復正常工作。

⑥ 提供外接示波器或者外接電壓表的接出點，電壓監視(VOLTAGE)（1V/V），電流監視(CURRENT)（10mV/A）。

1.1 JM5815后面板（見圖六）

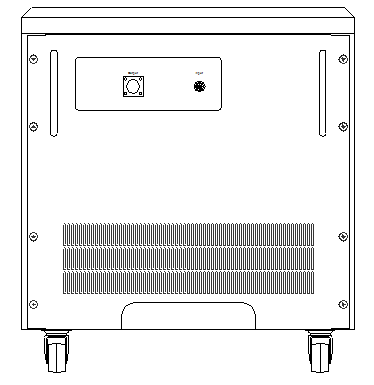

圖六：JM5815后面板

① 輸入插孔(INPUT)

信號由此輸入，輸入阻抗大于10KΩ.輸入4～5VRMS的信號，就可產生滿功率輸出。

② 電源插座

三芯電源插座,用來輸入220V50Hz單相交流電.

③ 輸出插座(OUTPUT)

用輸出電纜連接功放和負載。

1 使用方法

6.1 用輸出電纜將激振器與功放連接好。

6.2 用電源電纜將220V50Hz電源接入功放。

6.3 將增益調節電位器反時針?lè )较蛐D至“復位”位置。

6.4 把輸入信號加到功放的輸入插孔上。

6.5 根據所需的輸出阻抗工作方式，將阻抗開關置“低阻”或“高阻”（JM5815不需要選擇輸出阻抗工作方式）。

6.6 如需監視輸出電壓、電流波形，將外接示波器用測量電纜接至相應的電壓、電流監視插孔。

6.7 接通電源，電源指示燈亮，風機運行。

6.8 如果前面板上報警燈亮。必須將增益電位器反時針?lè )较蛐D到“復位”位置。找出原因，排除故障后再重新起動。

6.9 削波燈亮，必須降低輸入信號電平，到該燈熄滅。

6.10 工作結束，應先將增益電位器反時針?lè )较蛐健皬臀弧蔽恢?，再關斷電源。

6.11 功放關斷電源后，若要再次工作，必須等幾分鐘后，使功放進入穩定狀態后才能打開電源。

2 故障更正

7.1 JM58系列功率放大器工作在表一滿功率頻率范圍時能向額定負載傳遞大輸出功率。在頻率低于表一中滿功率頻率范圍時，大允許電流變小。這是因為在頻率很低時功率晶體管的芯片溫度遠高于散熱片溫度。為此，本功放設置了模擬晶體管溫度保護。頻率在5Hz時，當輸出電流增到一定程度時“溫度”燈亮，反時針?lè )较蛐D“放大器增益”至復位，被觸發的燈熄滅。當需要重新工作，將“放大器增益”順時針?lè )较蛐x復位，功放恢復工作。

7.2 功放接通電源后，不允許改變輸出阻抗模式。否則激振器負載和放大器將受到強大的可能是破壞性的沖擊，在“放大器增益”不在復位檔時，同時“溫度”燈亮，輸入信號自動斷開。將“放大器增益”至復位。若需重新工作，應稍等幾分鐘電路工作穩定后，將“放大器增益”旋離復位，功放恢復工作（JM5815不需要選擇輸出阻抗工作方式）。

7.3 工作一段時間后“溫度”燈亮，調節“放大器增益”旋鈕至復位，溫度燈熄滅。檢查環境溫度是否過高，風機排風不暢，連續工作時間過長，若要恢復正常工作需要等幾分鐘后再恢復原來的驅動信號。

7.4 功率輸出晶體管都由一根保險絲保護，導致了發射極一集電極短路的功率管故障會(huì )使保險絲熔斷?！熬w管”報警燈亮輸入信號自動斷開，將“放大器增益”調至復位。打開功放的上下蓋板，用萬用表檢查保險絲是否完好,若燒斷，，檢查靠近的一只功率管是否擊穿，若未擊穿換上同樣規格的保險絲，恢復正常工作。

7.5 當預置的負載電流被超過，“電流”燈亮，同時門電路動作切斷輸入到放大器的信號，將“放大器增益”調至復位，調節輸出電流旋鈕，加大預置的負載電流，當需重新工作，將“放大器增益”旋離復位，功放恢復工作。

7.6 更換保險絲請按要求換上同樣規格的保險絲。

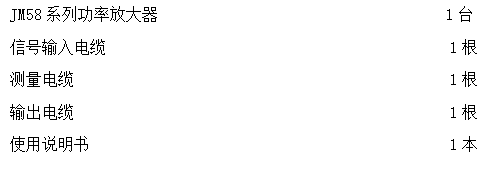

3 產品的成套
