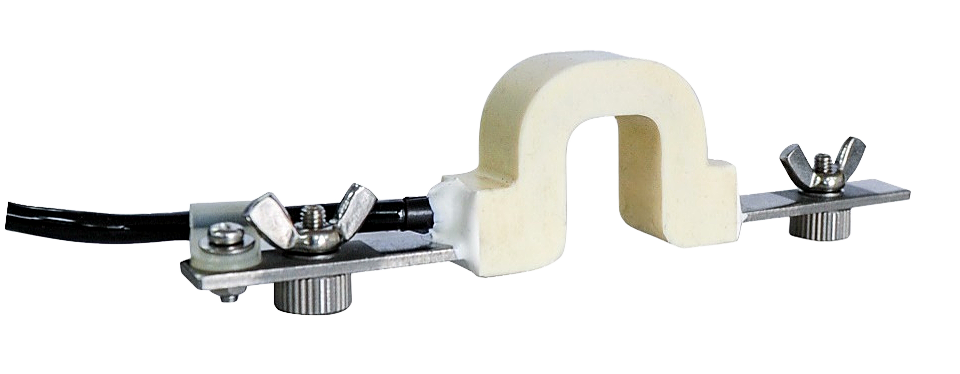

M系列“弓形”弓形應變傳感器,內部采用惠斯通電橋全橋設計,合金鋼材質,硅橡膠全密封防護。
產品特點:精度高,溫度自補償,數據穩定;動態響應范圍寬;安裝簡便,可重復使用。
主要用途:弓形應變檢測、裂縫檢測、結構應變長期監測。
適用范圍:混凝土結構、大型鋼結構。
典型應用:橋梁荷載試驗(靜應變、動應變)、橋梁隧道結構應力長期監測、管道應力長期監測等。
型號 | JM762 |
量程 | ±3000με |
響應頻率 | 100Hz |
綜合誤差 | 0.5%FS |
非線性 | ±0. 5%FS |
重復性 | ±0. 5%FS |
滯后 | ±0. 5%FS |
蠕變 | ±0. 5%FS5min |
零點溫度漂移 | ±0.05%FS/10℃ |
零點輸出 | ±0.2mV/V |
靈敏系數 | 1.0mV/V(典型值) |
輸入電阻 | 350±5Ω |
輸出電阻 | 350±5Ω |
絕緣電阻 | ≥2000 MΩ(50V) |
推薦激勵電壓 | ≤10V |
工作補償范圍 | -10~+40℃ |
使用溫度范圍 | -30~+80℃ |
標距 | 100mm |
尺寸 | 138*12*34(L*W*H) |
過載能力 | 150%FS |
防護等級 | IP65 |
