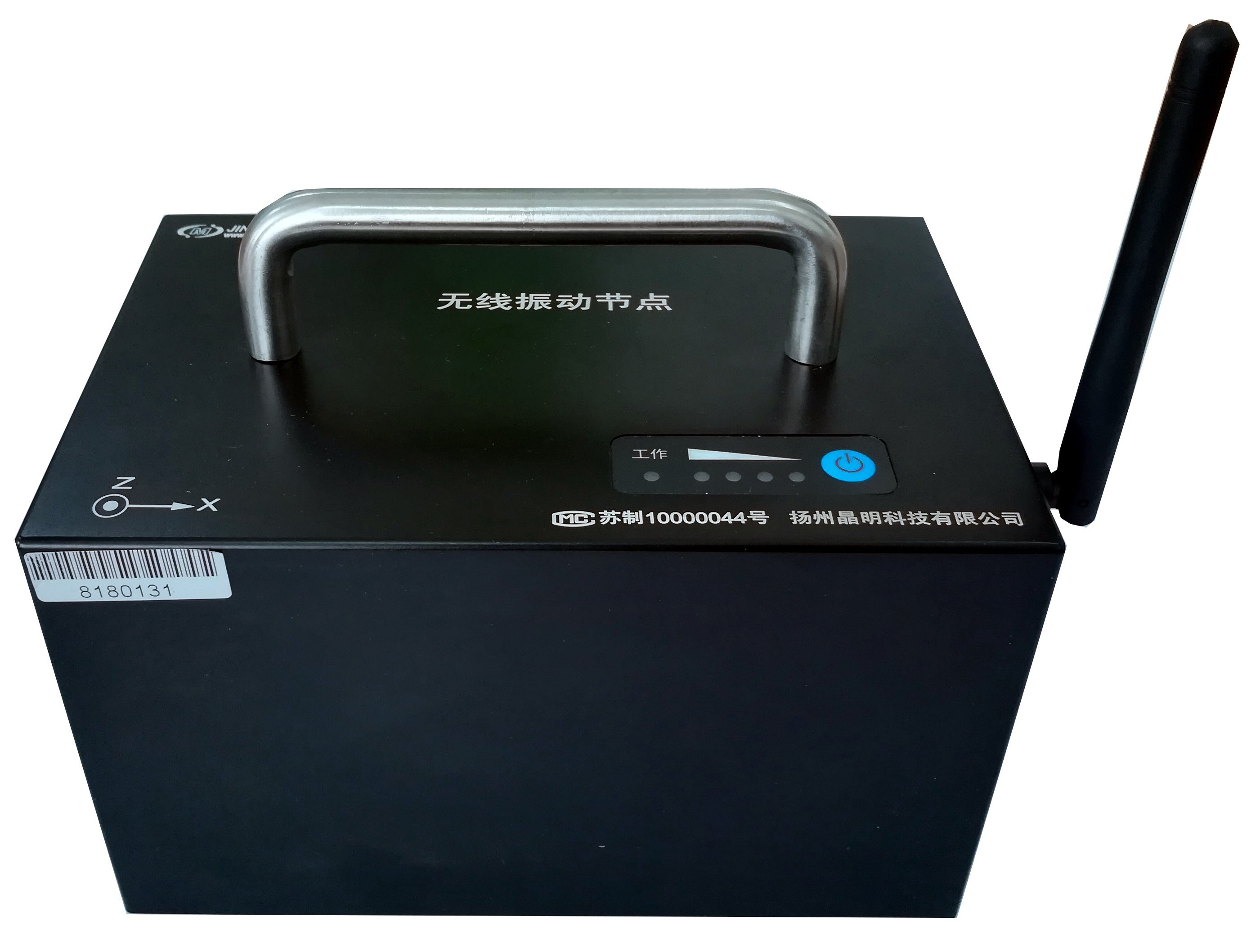

一、 概述

JM3872/JM3873/JM3874多功能振動測試系統是一套建筑橋梁動載、模態測試分析系統，利用ZigBee無線傳輸數據，廣泛應用于橋梁、大型建筑及大型機械設備等不易實現人工激勵的結構的實驗模態分析。

二、 應用范圍

l橋梁、大型建筑及大型鋼桁架結構等的不測力法實驗模態分析

l配合模態分析軟件，方便、準確的獲得各種橋梁及大型建筑的振型、固有頻率、阻尼比等數據

三、 系統特點

l每臺內置一個高靈敏度、低頻拾振器(JM3873內置2個、JM3874內置3個拾振器)，另外擴1路外接通道，可接拾振器或電壓信號

l拾振器信號的調理很完善，保留了拾振器的所有四擋擋位，同時具有積分功能及多擋增益、濾波器可供選擇，保證了系統適用于各類拾振器的振動測試

l體積小巧，方便攜帶，直接安裝于測點附近

l內嵌一次硬件積分電路，可直接實現位移的測量

l創(chuàng )新的無線傳輸協議配合內置的1GB存儲器，保證了測試數據的可靠性及安全性

l通訊方式為ZigBee（非路由）+總線或ZigBee（路由）+總線，ZigBee路由模式節點之間可路由接力傳輸，提高了現場測點布置的方便性，用戶可配置的網絡(luò )組網結構，可配置為網狀或星形網絡(luò )

l系統可設置固定參考通道，在平穩振動時移動其他采集器，多次采集數據，不增加硬件投入，就可達到實驗要求的任意多測點數

l全電子化、程控化設計、直觀的工作狀態指示

l內置大容量可充電鋰電池

l無線配置及采集分析軟件

四、 系統組成

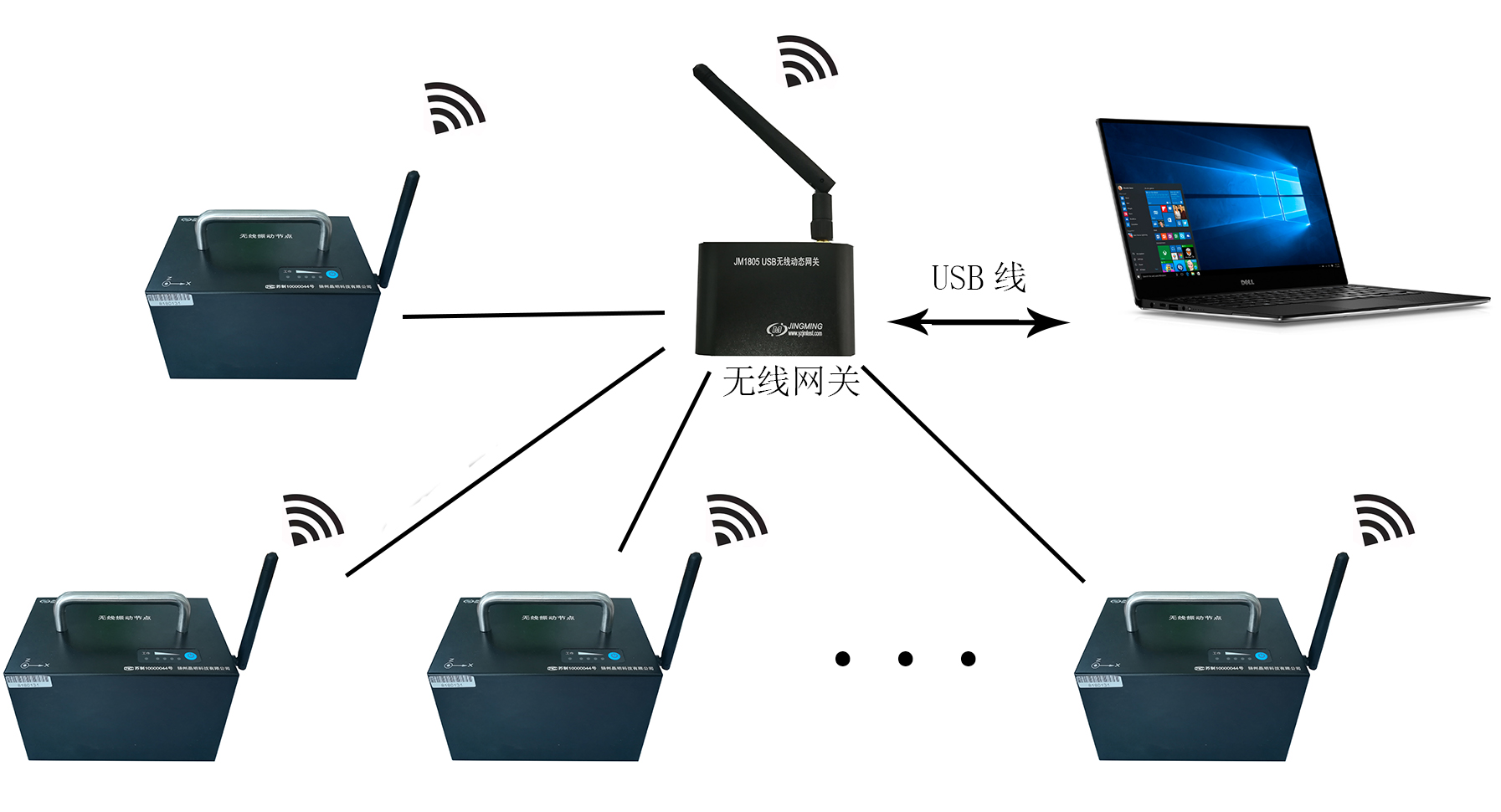

無線連接非路由示意圖（星型結構）

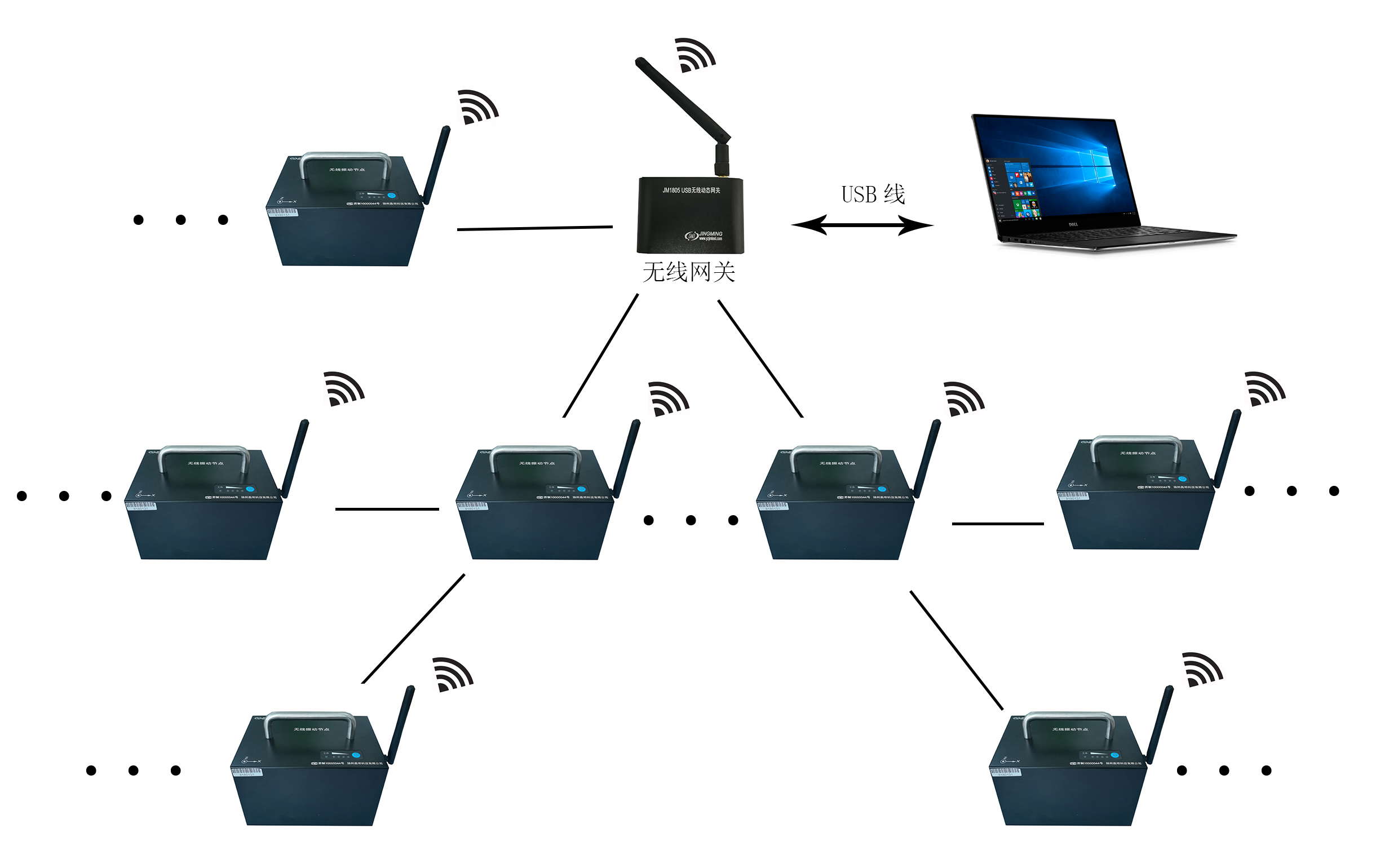

無線連接路由模式示意圖（樹型結構）

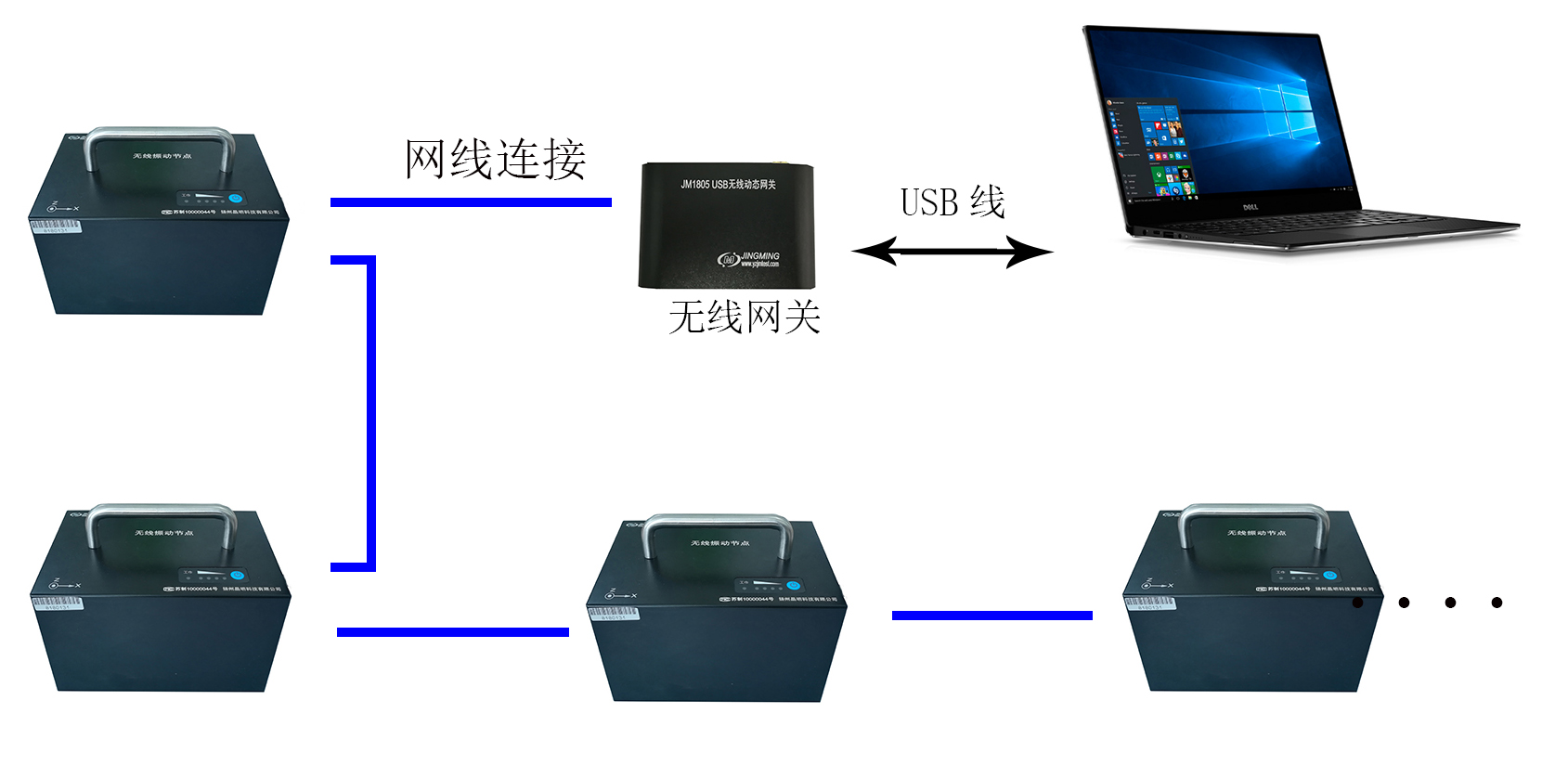

多臺總線連接示意圖

五、 主要性能指標

1. 通道數：JM3872為2通道（1路內置拾振器+1路外接電壓通道）/JM3873為3通道（2路內置拾振器+1路外接電壓通道）/JM3874為3通道（3路內置拾振器）

2. 工作電源：內置可充電鋰離子電池

3. 電池容量：JM3872:3.7V/7.8AH采集/JM3873:11.1V/4.5AH采集/JM3874:11.1V/4.5AH采集

4. 可邊充電邊工作

5. 內置拾振器

量程：加速度、小速度、中速度、大速度可軟件程控

通道序號： CH1:Z向；CH2:外接電壓

6. 信號耦合方式：DC 或AC，程控設置；AC頻率下限0.03Hz

7. 增益分擋：*1、*3、*10、*30、*100、*300、*1000、*3000，每通道獨立設置

8. 增益精度：±0.3%

9. 量程：±5Vp

10. 積分：每通道獨立設置

精度：±3%

頻率范圍：0.1～100Hz

11. 濾波器：

衰減率：-12dB/oct

分擋：10、30、100、300Hz 每通道獨立設置

12. AD位數：24bits

13. 采樣模式：過采樣模式

14. 采樣速率：1024Hz/CH，多擋可設置

15. 采樣方式：每通道獨立ADC并行同步采集

16. 工作模式：在線或離線

17. 數據上傳方式：

a) 實時上傳

b) 文件存儲、抽點上傳

c) 文件存儲、文件上傳

18. 內置存儲器容量：1GB

19. 離線測試數據存儲形式：文件

20. 離線測量文件數：512max

21. 功耗：3.7V/0.2A

22. ZIGBEE無線

a) 通訊協議： IEEE802.15.4/ZIGBEE

b) 天線：外接

c) 傳輸距離：500米（視距）

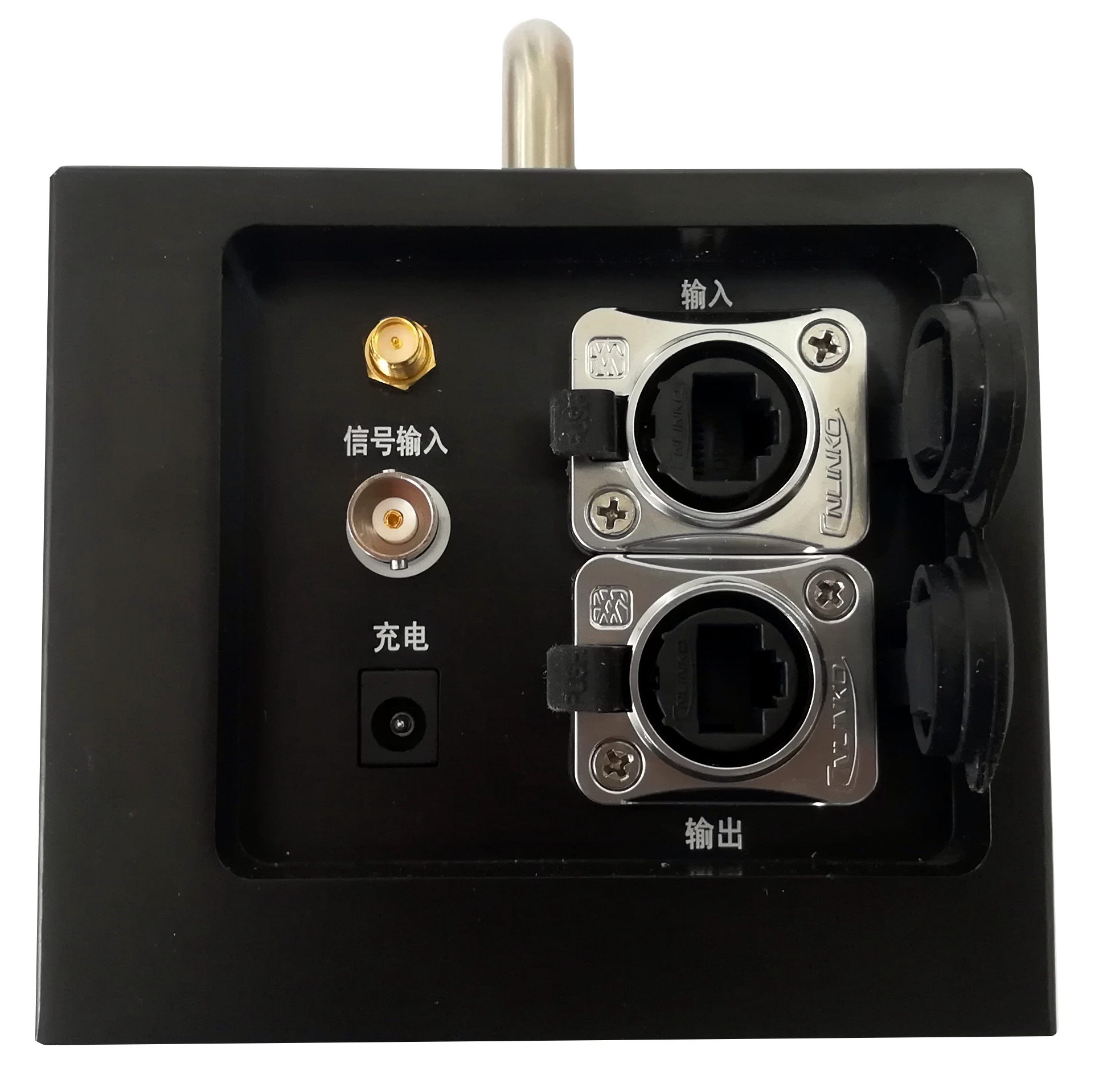

23. 總線（選配）

a) 總線類型： RS422

b) 接口類型：網口

傳輸距離：500米（節點之間），具有總線驅動功能
