1概述

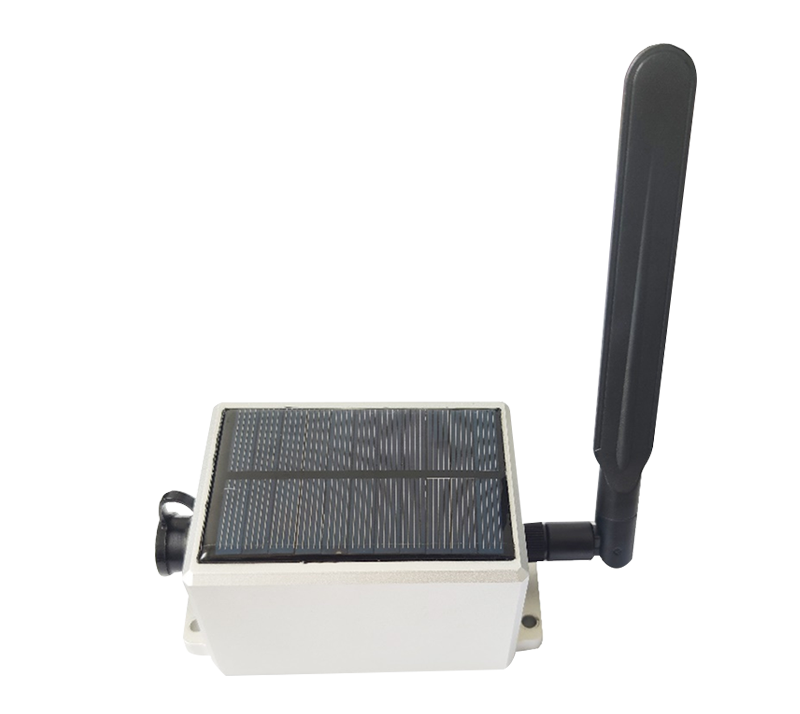

TH2G無線傾角傳感器可針對危舊房屋、古代建筑、各種塔架等結構物地基的不均勻沉降、傾斜變形等物理特征量進行遠程實時監測和分析。結構物數據可以通過4G網絡(luò )上傳至云端，用戶可以通過大數據分析評估單體及區域結構物風險等級，提高管理效率和應急水平，避免損失。

TH2G是三軸傾角傳感器，測量范圍±90°，高精度0.005°，工作溫度-40℃-+85℃。產品采用了高精度MEMS加速度計和高分辨力差分數模轉換器，內置自動補償和濾波算法，很大程度消除了環境變化造成的誤差。

2產品特點

?支持傾角和溫度等精準測量、采集、存儲等功能

?支持2G/3G/4G通信功能

?低功耗設計，內置大容量電池

?支持設備自身工況狀態檢測（如：信號強度、電池電壓等），定時上報

?體積精巧，便于攜帶和安裝

?低功耗設計，包括休眠模式、定時上下線模式

?配備太陽能充放電管理系統

?看門狗設計，保證系統穩定

?電源接口內置反相保護和過壓保護

?采用工業級設計，IP67防護等級

3產品應用

?危房監測

?橋梁橋塔測斜

?大壩監測

?邊坡防災

4主要技術參數

?高采集頻率：50Hz

?量程：±90° （多檔位可選）

?高精度：0.005°

?分辨力：0.001°

?IP67防水等級

?電池容量：3.7V/7.8Ah

?功耗：低4.2mW

?外部電壓輸入范圍：DC9-24V

?體積： L113*W 67* H57(mm)

?重量：640g

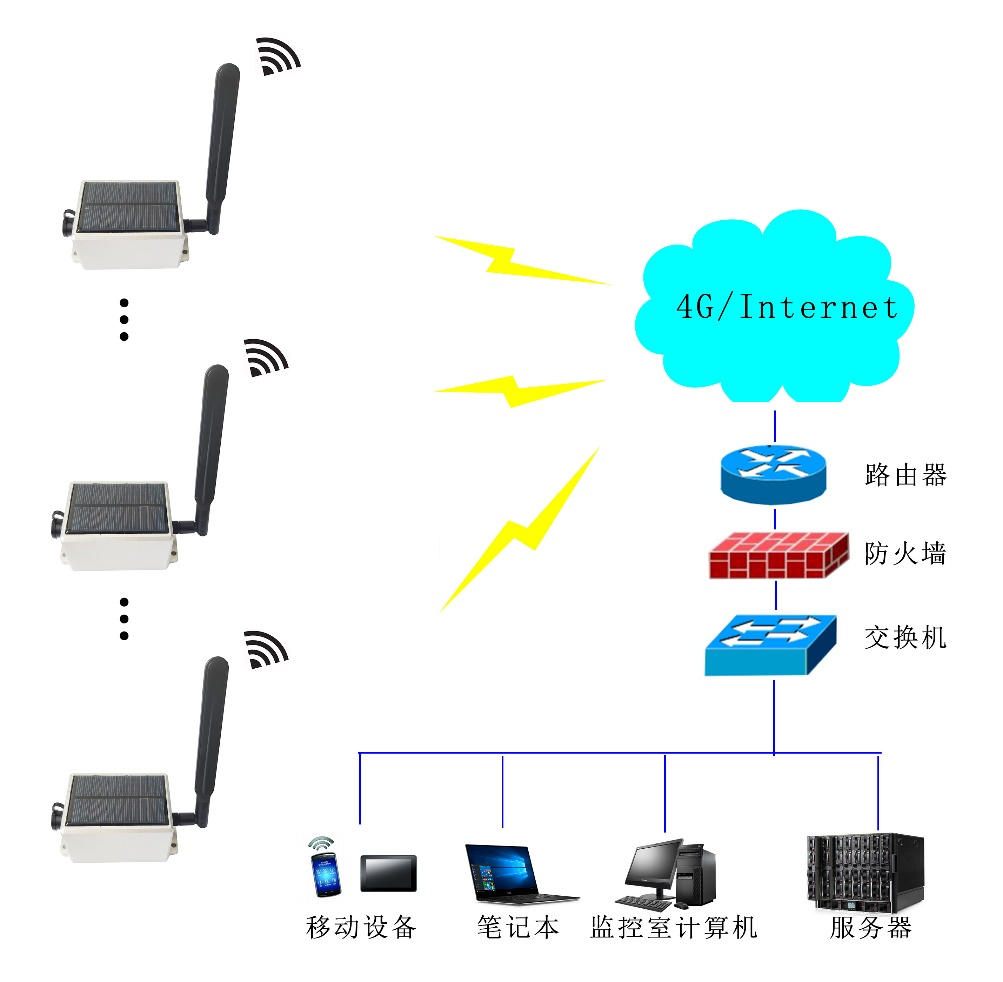

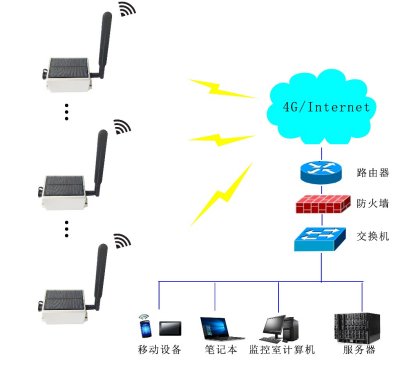

系統框圖

產品介紹（除非特別注明，以下均為室溫（25℃）環境下的典型值。）

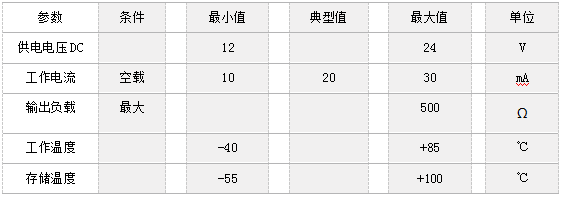

6.1電氣指標

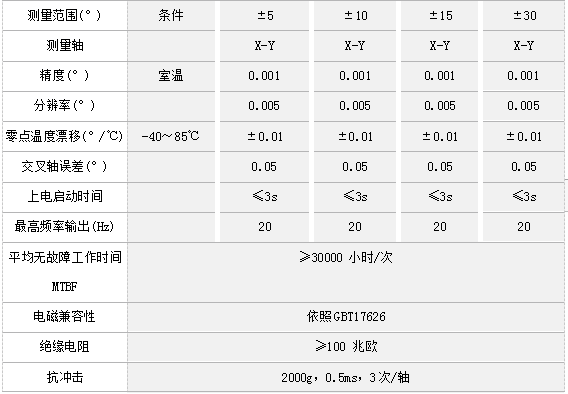

6.2性能指標

6.3機械特性

7安裝尺寸圖

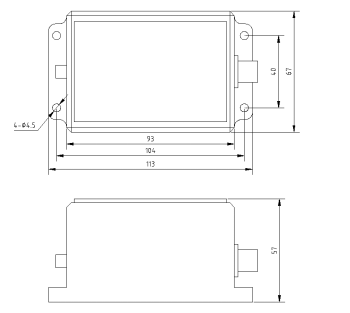

7.1金屬外殼產品安裝尺寸圖：

7.2安裝注意事項

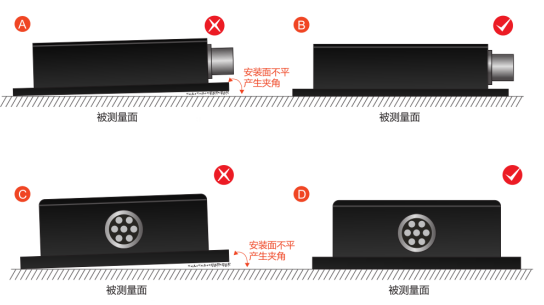

1)首先，要保證傳感器安裝面與被測量面完全緊靠，被測量面要盡可能水平，不能有如圖A和圖C中所示的夾角產生，正確安裝方式如圖B和圖D所示。

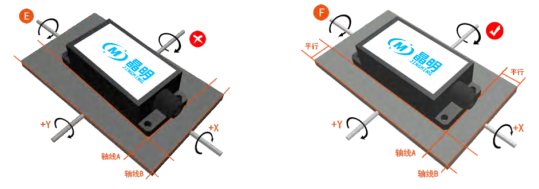

2)其次，傳感器底邊線和被測物體軸線不能有如E圖所示的夾角產生，安裝時應保持傳感器底邊線與被測物體轉動軸線平行或正交。本產品可水平安裝也可垂直安裝（垂直安裝需要定制），正確安裝方式如圖F所示。

3)傳感器的安裝面與被測量面必須固定緊密、接觸平整、轉動穩定，要避免由于加速度、振動產生的測量誤差。

7.3線色定義

注意事項：

1、電源開關在插頭上，插上插頭為電源開，拔掉插頭為電源關。

2、紅線電源正，黑線GND，棕色RS485_A，橙色RS485_B，黃色調試線接電源正強制設備連接到調試端口6800不用需要包起來。電源開關在插頭上，插上插頭為電源開，拔掉插頭為電源關。
